充填环管试验系统

充填环管试验是采用充填工艺(膏体充填与高水充填)的矿山设计前进行的一项必要工作，环管试验旨在获得充填工艺流程中的流体流变参数，是研究充填料浆在管道输送过程中料浆浓度、流速等系列参数，以及料浆流动规律行之有效的主要研究方法。可以进行地压管理、控制围岩崩落和地表移动，并在形成的充填体上或在其保护下进行回采。适用于开采围岩不稳固的高品质、稀缺、贵重矿石的矿体;地表不允许陷落，开采条件复杂，如水体、铁路干线、主要建筑物下面的矿体和有自燃火灾危险的矿体等;也是深部开采时控制地压的有效措施。充填的优点是适应性强，矿石回采率高，贫化率低，作业较安全，能利用工业废料，保护地表等。

设备可满足对充填环管输送工艺进行系统而全面的试验研究。该系统在环管试验过程中可进行充填料配比、料浆浓度(其他设备测量)、料浆流速(计算)、料浆流量、料浆密度(其他设备测量)、料浆温度以及塌落度、泌水率及粘稠度等料浆流动参数及特性的测试工作。并在实验测试数据基础上，可自动绘制出各参数之间的关系曲线，是进行矿业工程领域研究与分析重要的基础设备，也是采矿本科教学最为重要的基础设备

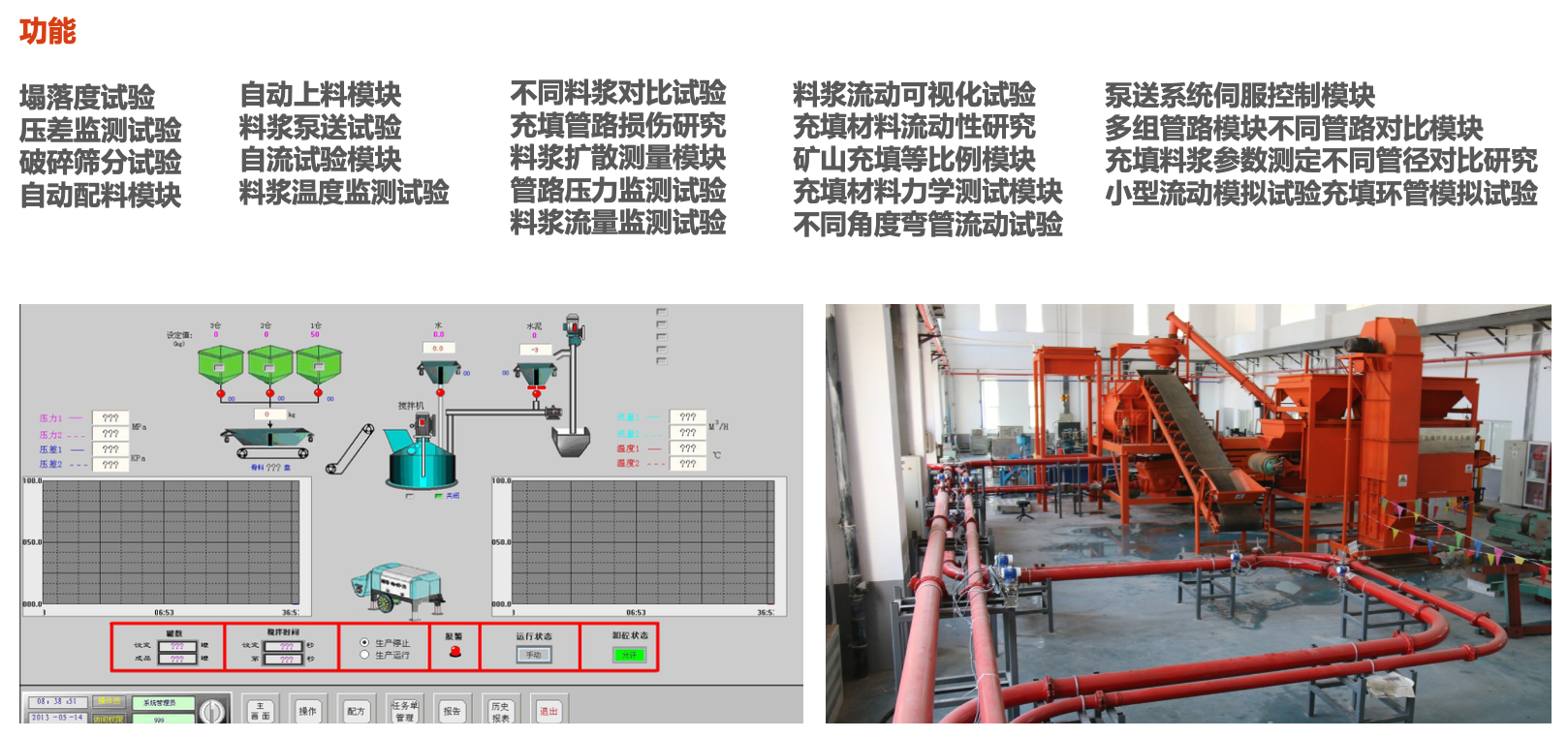

系统设计由:固废充填材料破碎筛分系统、配料系统、泵送系统、监测系统、管路运行系统、自动控制系统、小型流体模拟系统七个子系统组成。可测试不同配比、不同流量、不同管道布置方式、不同停泵时间下的直管、弯管压力损失试验。试验过程中，能够可视化监测输送过程中固废充填材料在管道内流动状态，监测管壁压力和电阻率等物理参量的变化，实时采集、存储、处理、显示试验数据，并绘制试验曲线，打印试验报告。该系统流速控制范围宽，管道布置方式多样，操作键盘化，各种试验参数由计算机进行控制、测量、显示、处理并打印，集成度高，使用方便可靠。
