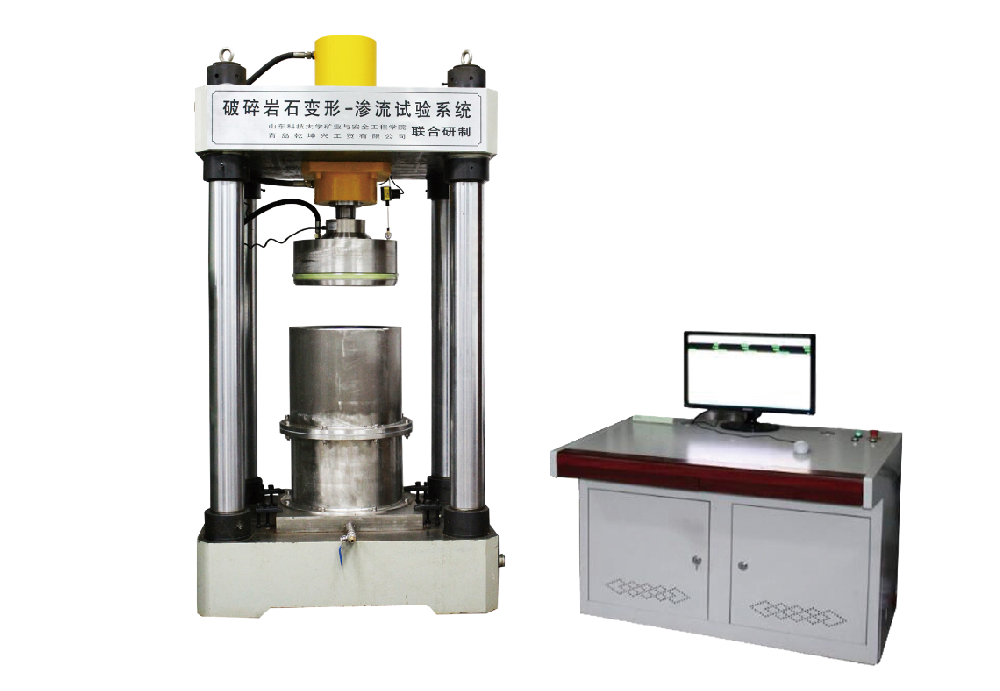

破碎岩石变形渗流试验系统

破碎岩石变形渗流试验系统是通过伺服加载单元给材料一定的试验力值，在材料承受加载力和围压的情况下对材料施加水压，在不同水压的情况中通过孔隙水压力传感器来测定水不同位置变化。在透明的实验盒中可以直接的观察到材料的水沙

流动现象，和进入破碎岩石的情况。采集分析系统组成。试验盒采用帕姆加工而成,它可以清晰的观察到内部试验的每一个过程,可以实现多次使用不容易划伤,使实验顺利进行材料刚度也有大的提高，加载可以围压 2.5MPa，从而可以做高压水沙渗流试验。控制系统采用 EDC 全数字伺服控制器，该控制器是国际领先的控制器，具有多个测量通道，每个测量通道可以分别进行荷载、位移、变形等的单独控制或几个测量通道的联合控制，而且多种控制方式间可以实现无冲击转换。
